Китайская мастерская по ремонту видеокарт опубликовала на BiliBili видео, в котором демонстрируется новый тип разъёма 12V-2×6 с более толстыми контактными штырями. При поступлении сгоревшей видеокарты мастер заменяет повреждённый разъём на более прочный в надежде решить проблему раз и навсегда. Хотя мы не можем быть уверены в эффективности такого решения, логика его применения верна.

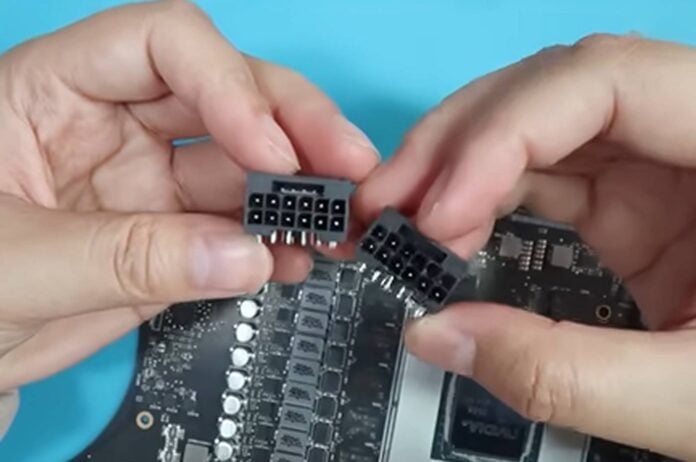

В своём последнем видео о ремонте специалист заменил повреждённый разъём на RTX 5090 Astral на новую версию, продемонстрировав разницу в толщине контактов старого и нового разъёмов. Похоже, что функции Power Detector+ от Asus, которая отображает текущие показания по каждому контакту питания и предупреждает о несбалансированном распределении питания, было недостаточно, чтобы уберечь эту карту от перегрева.
После повторной сборки карты она провела длительное стресс-тестирование, чтобы проверить работоспособность графического процессора и температуру разъёма. Температура составила около 44 °C при подаче через кабель мощности чуть менее 600 Вт. Такая температура вполне допустима для круглосуточной работы, поскольку плавление происходит при температуре намного выше 100 °C. Тем не менее мы не можем быть уверены, что это результат хорошего соединения, а не более толстых контактов. Логично предположить, что чем толще контакты, тем меньше тепла они должны выделять при одинаковой силе тока.
Для сравнения: в старом добром 8-контактном разъёме используются контакты диаметром ~1,6 мм, рассчитанные на ток от 8 до 10 ампер, и провод сечением от 16 до 18 AWG, в то время как в разъёме 12V-2×6 используются контакты диаметром ~1,2 мм, рассчитанные на ток 9,2 ампера, и провод сечением 16 AWG. Тем не менее, разъём 12V-2×6 рассчитан на мощность 600 Вт, в то время как 8-контактный разъём пропускает всего 150 Вт. Вот почему 8-контактный разъём такой надёжный: он спроектирован с большим запасом прочности, чтобы предотвратить неправильное подключение или износ.
К сожалению, использование более толстых контактов в разъёме 12V-2×6 невозможно без полной переделки, так как существующее оборудование и кабели станут несовместимыми. Запасной разъём, который использует эта ремонтная мастерская, вероятно, находится на пределе допустимого, чтобы не повредить кабели блока питания и не вызвать новые непредвиденные проблемы.
Предприимчивая мастерица говорит, что этот новый разъём устранил проблему плавления на многих графических процессорах, независимо от того, использует ли владелец обычные кабели или адаптеры. Тем не менее она советует не использовать адаптеры, просто на всякий случай, так как они могут нагреваться даже после такого ремонта.
Даже если это не окончательное решение проблемы, по крайней мере теоретически это должно снизить риск возгорания по сравнению с оригинальной конструкцией разъёма. Более толстые контакты означают меньшее электрическое сопротивление, что, в свою очередь, приводит к меньшему выделению тепла. Возможно, производителям видеокарт стоит присмотреться к этой альтернативе. Nvidia, ты это видишь?
