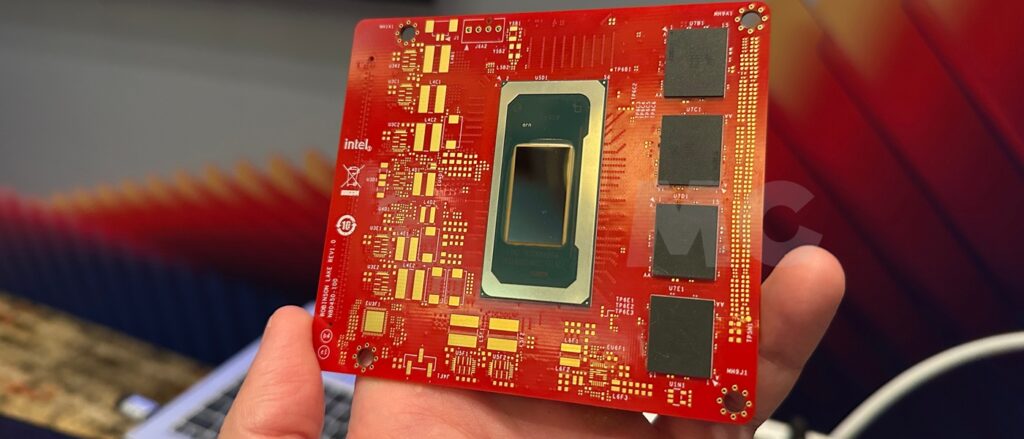

На прошлой неделе мы посетили эксклюзивное презентационное мероприятие Intel Panther Lake, которое производитель микросхем проводил в Аризоне, США. У нас была возможность увидеть в действии это новое поколение процессоров с низким энергопотреблением и высокой производительностью, мы поговорили с некоторыми руководителями компании, и сегодня мы наконец можем начать делиться с вами всей информацией, которая у нас есть.
Нам есть что вам рассказать, но давайте начнем с самого важного: что такое Intel Panther Lake? Это новое поколение высокопроизводительных и энергоэффективных SoC от Intel, преемник Lunar Lake. Он основан на дезагрегированном дизайне, основанном на «плитках» (блоках или фрагментах), как и поколение, и снова делает ставку на специализацию.
Intel Panther Lake — это решение с низким энергопотреблением и независимой базой, но в то же время оно обладает высокой масштабируемостью благодаря своей внутренней конфигурации и стремлению к специализации, поскольку они интегрированы в одну и ту же упаковку:
- Процессор до 16 ядер.
- Графический процессор с 12 ядрами Xe3.
- NPU 5 с максимальной мощностью до 50.
Это означает, что Intel Panther Lake имеет все необходимое для обеспечения хорошей производительности при рабочих нагрузках, зависящих от ЦП, в играх и приложениях, которым требуется мощный графический процессор, а также имеет NPU, совместимый с Microsoft Copilot +, который также способен работать с различными моделями об искусственном интеллекте.
Intel Panther Lake: собственный дизайн
Конструкция, которую использовала Intel, начинается с разделения на блоки или чиплеты. Каждый блок объединяет ряд ключевых компонентов, создается на определенном узле и взаимодействует с остальными блоками. Такой независимый и разрозненный дизайн стал возможен благодаря использованию передовых проприетарных технологий Intel, таких как Foveros 3D.
Каждый блок взаимодействует с другими через систему D2D, то есть от прямого к прямому, и для обеспечения оптимальной работы была принята согласованная унифицированная кросс-блочная система.
Так разделены блоки, объединяющие Intel Panther Lake:
- Вычислительный блок: объединяет процессор, кэши L1, L2 и L3, а также контроллер памяти. Последнее представляет собой важное и положительное изменение, поскольку перемещение контроллера памяти в этот блок снижает задержку и повышает производительность, что мы должны отметить, особенно в играх. Он также объединяет IPU 7.5 (блок обработки изображений), NPU 5 и дополнительный блок кэш-памяти объемом 8 МБ, чтобы уменьшить зависимость от оперативной памяти.
- Блок графического процессора: в нем находится интегрированный графический процессор, который может содержать до 12 ядер Xe3. Каждое ядро Xe3 оснащено блоками ускорения трассировки лучей и специализированными массивами XMX с искусственным интеллектом, что означает, что мы имеем дело с графическим процессором последнего поколения со специализированным оборудованием.
- Блок платформы: это очень важно, потому что в нем интегрированы возможности подключения Wi-Fi 7 и Bluetooth 6, а также интерфейс PCIe и подсистема USB.
В дополнение к этим трем блокам у нас есть еще два дополнительных блока, единственная цель которых — обеспечить прочность конструкции, и еще один блок, который служит объединяющей основой и позволяет использовать Foveros.
Архитектура и узлы в Intel Panther Lake
В вычислительном блоке используется узел Intel 18A, один из самых современных в настоящее время. В этом узле используются самые передовые технологии в отрасли, среди которых мы можем выделить транзисторы RibbonFET, которые полностью закрывают логические вентили, чтобы минимизировать риск утечек электроэнергии, и используют систему питания PowerVia через заднюю часть транзисторов.
Intel Panther Lake использует архитектуру Cougar Cove в своих ядрах P и архитектуру Darkmont в своих ядрах E и LP. По данным Intel, обе компании добились повышения CPI на 6-10% и сосредоточены, прежде всего, на достижении заметного повышения эффективности. Их можно настроить в двух больших версиях:
- 4 ядра P + 4 ядра LP, всего 8 ядер.
- 4 ядра P + 4 ядра E + 4 ядра LP, всего 16 ядер. Его можно разделить еще на две версии: одну с графическим процессором Xe3 с 4 графическими блоками, а другую с 12 графическими блоками.
Благодаря этому новому узлу и этим новым архитектурам стало возможным улучшить показатели производительности и потребления. По данным Intel, Panther Lake может предложить на 50% большую производительность, чем Lunar Lake при аналогичном потреблении ЦП при многопоточности, а у нас также есть повышение производительности на 10% в однопоточном режиме при аналогичном потреблении.
Новый NPU 5 поддерживает операции FP8, имеет мощность до 50 TOPs, что означает улучшение uan на 40% по сравнению с Lunar Lake на уровне TOPs для каждой области, и использует новую конструкцию массива MAC, которая удваивает плотность по сравнению с предыдущим поколением. Это позволило объединить первоначальную конструкцию из шести движков нейронных вычислений в конструкцию с тремя движками нейронных вычислений.
Блок графического процессора изготовлен на базе Intel Node 3 в его версии с 4 блоками Xe3, которая остается одной из самых продвинутых из существующих. Он использует архитектуру Intel Xe3, которая будет присутствовать в следующем поколении выделенной графики Intel, и поставляется с двумя различными конфигурациями:
- Диапазон ввода с 4 блоками Xe3 под узлом Intel 3.
- Высокопроизводительный с 12 блоками Xe3. В нем используется неопределенный внешний узел, вероятно, 3-нм узел TSMC.
Новый графический процессор Xe3 поддерживает кодеки последнего поколения, включая 10-битный AVC, VP9 и VVC. Каждый блок Xe3 оснащен ядром последнего поколения для ускорения трассировки лучей, восемью 2048-битными массивами XMX и восемью блоками векторизации с дисконтированием FP8.
Эта новая архитектура поддерживает мультигенерацию кадров в Intel XeSS 2, новую технологию, которую Intel продемонстрировала нам во время мероприятия, и которая способна увеличить частоту кадров в секунду в играх в четыре раза. Включив его, мы можем генерировать до трех дополнительных кадров для каждого визуализируемого кадра.
Производительность этого нового встроенного графического процессора на 50% выше, чем у встроенного графического процессора Lunar Lake, и, согласно демонстрациям, которые мы видели от Intel, у него достаточно мощности, чтобы перемещать современные требовательные игры в разрешении 1080p с хорошим уровнем качества и плавности.
Наконец, у нас есть платформенный блок, который создается на неопределенном внешнем узле. Я полагаю, что Intel, скорее всего, обратилась к 5-нм узлу TSMC, узлу, оставшемуся для этого блока, который играет гораздо меньшую роль. В этом блоке у нас есть:
- до 20 линий PCIe, восьми линий Gen4 и двенадцати линий Gen5.
- Поддержка до 4 портов Thunderbolt 4, двух USB 3.2 и 8 USB 2.0.
- Intel Wi-Fi 7 y Bluetooth Core 6.
Улучшения в Intel Thread Director и управлении энергопотреблением
Поскольку Intel Panther Lake повторяет конфигурацию с различными типами ядер, которую мы видели в предыдущих поколениях, не может не быть руководителя группы, который упорядочивает и эффективно распределяет рабочие нагрузки между этими ядрами.
Новый Intel Thread Director был улучшен для оптимального использования этих ядер. Он способен оптимизировать распределение рабочих нагрузок между ними, расширяет или сокращает использование в зависимости от реалистичных потребностей каждой нагрузки, позволяет выполнять одновременную работу на всех блоках ядер, получая через них обратную связь, и всегда отдает приоритет первой попытке выполнения над ядрами LP.
Также было улучшено управление энергопотреблением, чтобы максимизировать производительность в зависимости от бюджета, который у нас есть на уровне TDP, за счет разумного его распределения. В задачах, где процессор оказывает наибольшее влияние, на него будет выделяться большая мощность, а в задачах, где графический процессор имеет большее значение, будет предпринята попытка максимизировать подачу мощности на него, даже если это подразумевает значительное уменьшение мощности процессора.
Когда будут доступны первые компьютеры с процессором Intel Panther Lake
Intel подтвердила нам, что первые устройства начнут поступать в продажу в январе 2026 года, так что до начала их тестирования еще несколько месяцев.
Компания также сообщила нам кое-что очень важное, а именно то, что мы увидим оборудование с очень разными ценами, и что некоторые версии будут иметь более низкую и более жесткую цену по сравнению с тем, что мы видели в свое время с появлением Lunar Lake, и все это для охвата большего числа потребителей. Безусловно, хорошие новости.
Это новое поколение SoC можно использовать на множестве устройств, от ноутбуков до профессионального оборудования, и они также обладают большим потенциалом в портативных консолях, не в последнюю очередь благодаря улучшениям, внесенным в архитектуру Intel Xe3. и технология мультикадровой обработки кадров.
