Кабель питания 12V-2×6 плавится на Nvidia GeForce RTX 5070

Пользователь поделился фотографиями сгоревшего кабеля 12V-2×6, неожиданно подключенного к 250-ваттной видеокарте Nvidia GeForce RTX 5070, которая изначально считалась защищенной от проблем с разъемом питания. Нам еще предстоит определить причину, но доказательства указывают на короткое замыкание на стороне разъема, а не на порте.

Дым, выходящий из новенького ПК, — это, пожалуй, худший страх любого сборщика систем, но именно это и произошло с пользователем X Ere9w всего через две секунды после включения его установки. Несмотря на то, что он несколько раз проверил все кабели после того, как услышал о нескольких случаях плавления, они тоже не были в безопасности, и это был первый раз, когда мы услышали о том, что RTX 5070 попала в эту ситуацию.

Источник: @ere9w на X.

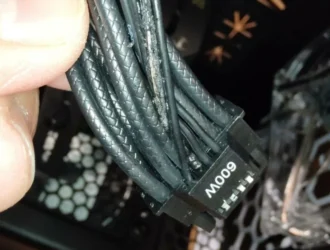

Глядя на общую картинку, мы можем заметить пару необычных моментов. Во-первых, расплавленный кабель не был одним из 12, проводящих 12 В плюс заземление. Вместо этого это был один из сенсорных штифтов, используемых для связи с блоком питания о мощности, которую он может отправить. Эти провода не должны проводить достаточного тока, чтобы вызвать плавление, что указывает на производственный дефект или повреждение, вызвавшее короткое замыкание с линией 12 В.

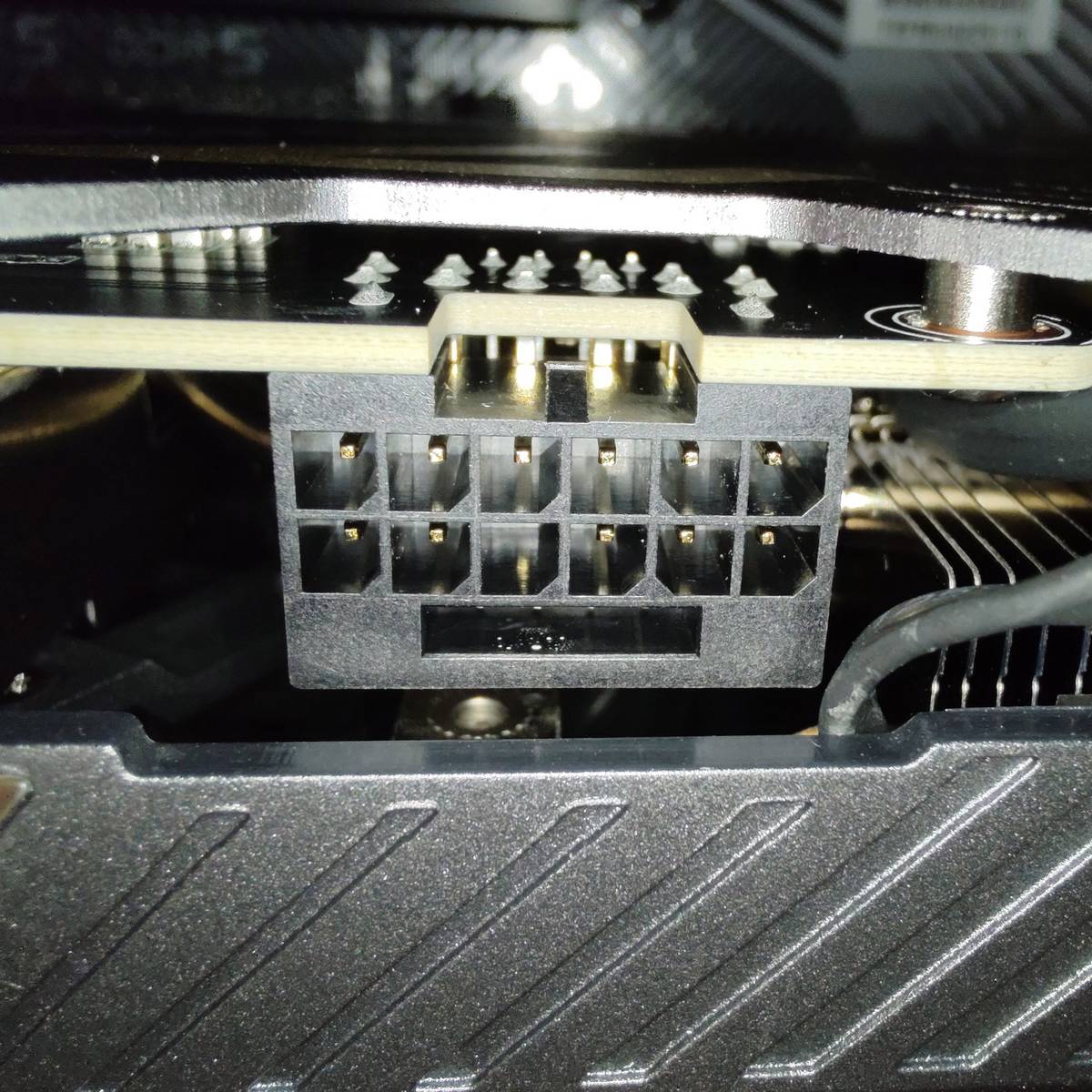

Во-вторых, разъем 12V-2×6 на видеокарте выглядит поврежденным, так как третий штырек в нижнем ряду, похоже, отсутствует. В следующем видео, опубликованном @ere9w, мы видим, что штырек не отсутствовал, а был вставлен внутрь разъема. Хотя это может быть простым производственным дефектом, к сожалению, улики указывают на ошибку пользователя.

Похоже, что во время установки кабеля отверстия для штифтов не были идеально выровнены, из-за чего один из разъемов оттолкнул штифт назад, не создав надлежащего соединения. Таким образом, как указал @unikoshardware, мы можем предположить, что этот штифт отошел достаточно назад, чтобы соприкоснуться с сенсорным штифтом, вызвав короткое замыкание, которое послало много энергии через этот тонкий провод, расплавив его. Также обратите внимание, что хотя эти кабели выглядят как модифицированные, на самом деле они являются оригинальными, входящими в комплект поставки блока питания Seasonic Focus GX 750.

Независимо от этого, этого не должно происходить изначально. Разъем должен быть достаточно прочным, чтобы давать обратную связь при неправильном нажатии, как это происходит с традиционным восьмиконтактным разъемом. Если нежный вентилятор PWM и разъемы ARGB на вашей материнской плате могут с этим справиться, то и более крупные кабели питания графического процессора тоже должны с этим справиться. Возможно, разъем с некоторым пластиковым разделением между 12 В, заземлением и сенсорными соединениями будет хорошим началом.

Что несомненно, так это то, что Ere9w будет трудно убедить Zotac, что их Nvidia GeForce RTX 5070 пришла с завода неисправной. Мы надеемся, что ни карта, ни блок питания не получили непоправимых повреждений. При некоторой удаче встроенная защита справилась со своей задачей правильно, и пользователю нужно будет только переустановить проблемный штифт на место. Возможно, они даже смогут повторно использовать тот же кабель, покрыв его защитным рукавом.
