JEDEC CQDIMM: новый стандарт использования модулей DDR5 высокой плотности

JEDEC готовит CQDIMM, новый стандарт DDR5, который позволит нам использовать модули памяти высокой плотности в конфигурациях «4 ранга» без проблем со стабильностью или производительностью.

Что такое «ранг» в модуле памяти? Под этим мы подразумеваем набор микросхем памяти, которые используются в модуле оперативной памяти для создания 64-битного блока данных (72-битный, если у нас есть ECC). Разделение на типы «рангов» очень просто для понимания:

• Модуль оперативной памяти типа «одноранговый» будет иметь все свои микросхемы памяти, сконфигурированные как один блок с шириной данных 64 бита.
• В модуле ОЗУ типа «dual rank» микросхемы будут сгруппированы в два равных 64-битных блока, которые могут независимо адресоваться контроллером памяти.
• В модуле ОЗУ типа «4 ранга» микросхемы памяти будут сгруппированы в четыре равных блока памяти шириной 64 бита, которые также могут независимо обрабатываться контроллером памяти.

Новый стандарт уже разработан собственными силами, но JEDEC еще не опубликовал его, поэтому мы еще не знаем его деталей. Тем не менее, мы знаем, что этот стандарт разработан таким образом, чтобы будущие поколения процессоров, такие как Arrow Lake-S Refresh, могли начать использовать его преимущества, поэтому его спецификации должны быть опубликованы в ближайшее время.

ADATA и MSI совместно разработали этот новый стандарт, который позволит использовать модули DDR5 плотностью до 128 ГБ на диск. Это означает, что всего с двумя модулями DDR5 мы сможем достичь максимальной поддерживаемой емкости, предлагаемой большинством высокопроизводительных материнских плат, которая составляет 256 ГБ.

Что касается названия, CQDIMM, буква «Q» относится к «quad rank», то есть к «4-му рангу». Ожидается, что модули памяти CQDIMM будут работать с исходной скоростью 7200 МТ/с. Модели с профилями разгона должны превышать этот показатель без каких-либо проблем.

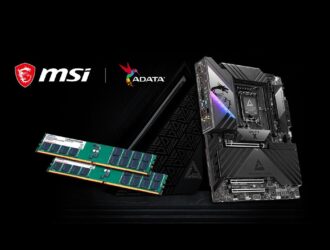

На изображении, которое вы найдете прямо в центре этой статьи, показан модуль памяти CQDIMM от ADATA. Вы можете видеть два блока микросхем, разделенных на две группы спереди, а на задней панели, которая не видна на изображении, будут два других, чтобы завершить эту конфигурацию из четырех групп.

Очевидно, что цена первых модулей CQDIMM емкостью 128 ГБ будет высокой, и тем более, если сохранится текущая ситуация нехватки DRAM, которая привела к резкому росту цен на DDR4 и DDR5, а также стоимость графической памяти.
